用 途

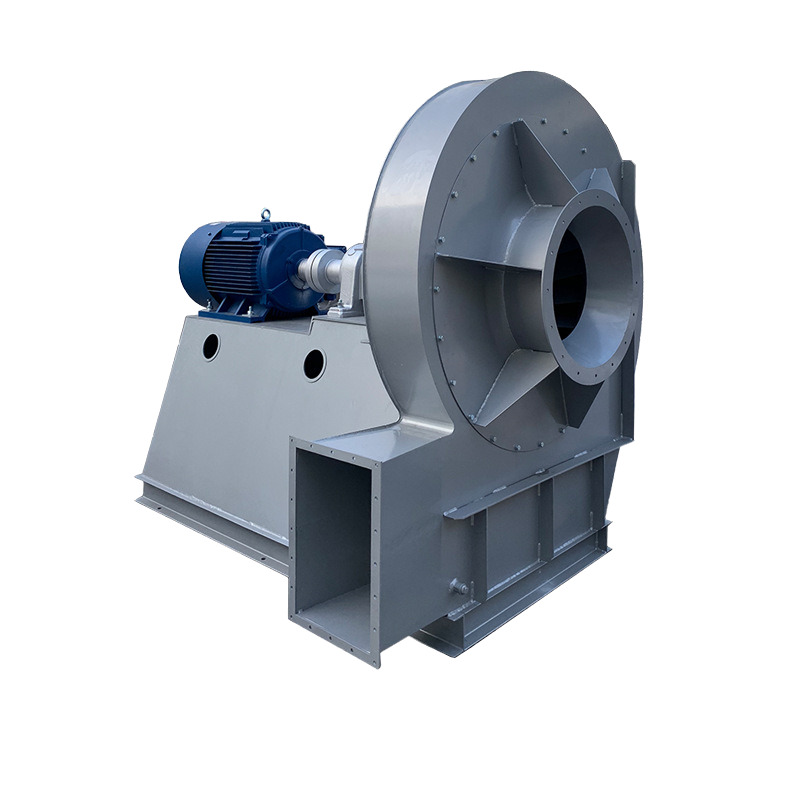

9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m³。
型 式
本风机为单吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
本风机通常制成右旋和左旋两种形式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。
风机的出口位置以即可的出口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式分为A式（№4~6.3）、D式和C式（№7.1~16）三种。
当上述机号、旋向、出风角度和传动方式不能满足您的需求时，我们有能力为您点菜设计，直至您满意为止。
结 构
№4~6.3主要由叶轮、机壳、进风口、支架等组成；№7.1~16主要由叶轮、机壳、进风口、传动组等组成。
叶 轮 --- 9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯形。叶轮扩压器外缘最高圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可靠。
机 壳 --- 用普通钢板焊接成蜗壳型整体。
进风口 --- 做成收敛式流线型整体结构，用螺栓固定于前盖板上。
传动组 --- 由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。
